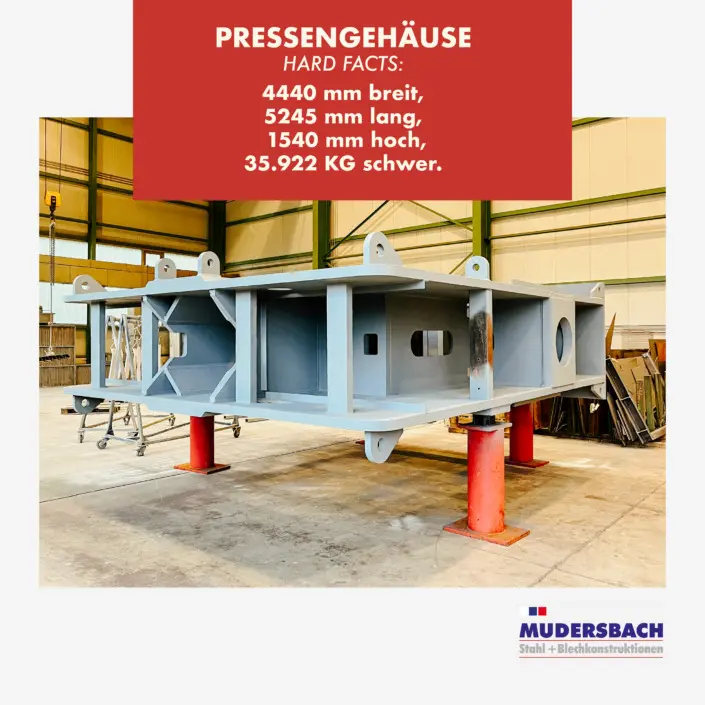

4440 MM BREIT – 5245 MM LANG – 1540 MM HOCH – 35.922 KG SCHWER

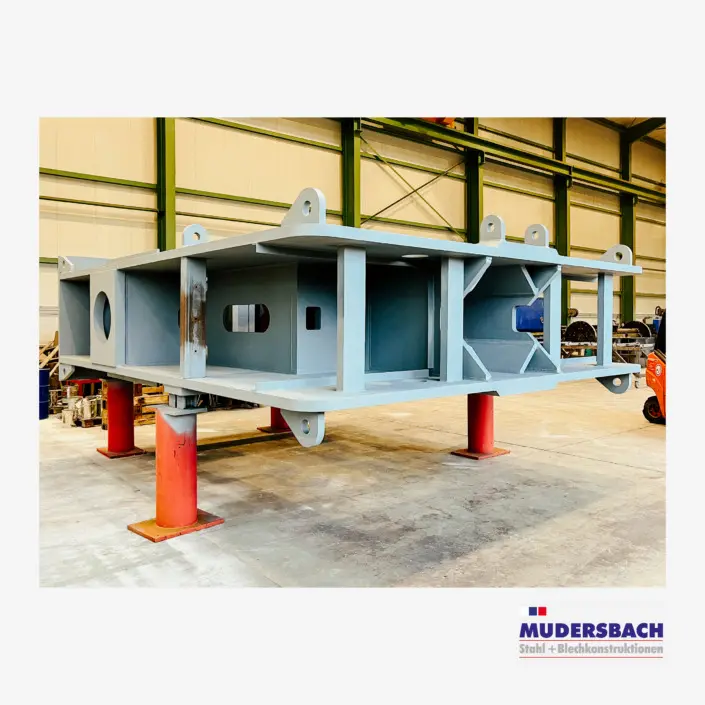

Mehr als beeindruckend sind die Dimensionen von dem kürzlich gefertigten Pressengehäuse für die Gräbener Maschinentechnik GmbH & Co. KG.

Eingesetzt wird das Bauteil bei der Herstellung einer sogenannten „Innenhochdruckumformpresse“.
Bei dieser Art von Pressen werden metallische Rohre oder Hohlkörper in einem geschlossenen Formwerkzeug mittels Innendruck umgeformt, um dadurch Formteile mit variablen Durchmessern zu erzeugen.
Üblicherweise dient eine Wasser-Öl-Emulsion als Wirkmedium.

Die Fertigung des Gehäuses zog sich über knapp acht Wochen hin. Und das hatte seine Gründe: Bei Blechstärken von bis zu 130 mm musste ein Großteil aller Schweißnähte als Vollanschluss verschweißt und anschließend MT-, VT und UT-geprüft werden.
Nach Beendigung aller Schweißarbeiten wurde das Bauteil mit glühfester Farbe grundiert und zum Glühen zur Robert Josef Wolf GmbH & Co. KG ausgeliefert.
